今までは 「次期アンプの計画」として、まだ球を決めずに計画だけにしていましたが、製作するにあたりそろそろ球を決めないといけなくなり、もうPT15を3結で使用したアンプで行ってみようと思います。

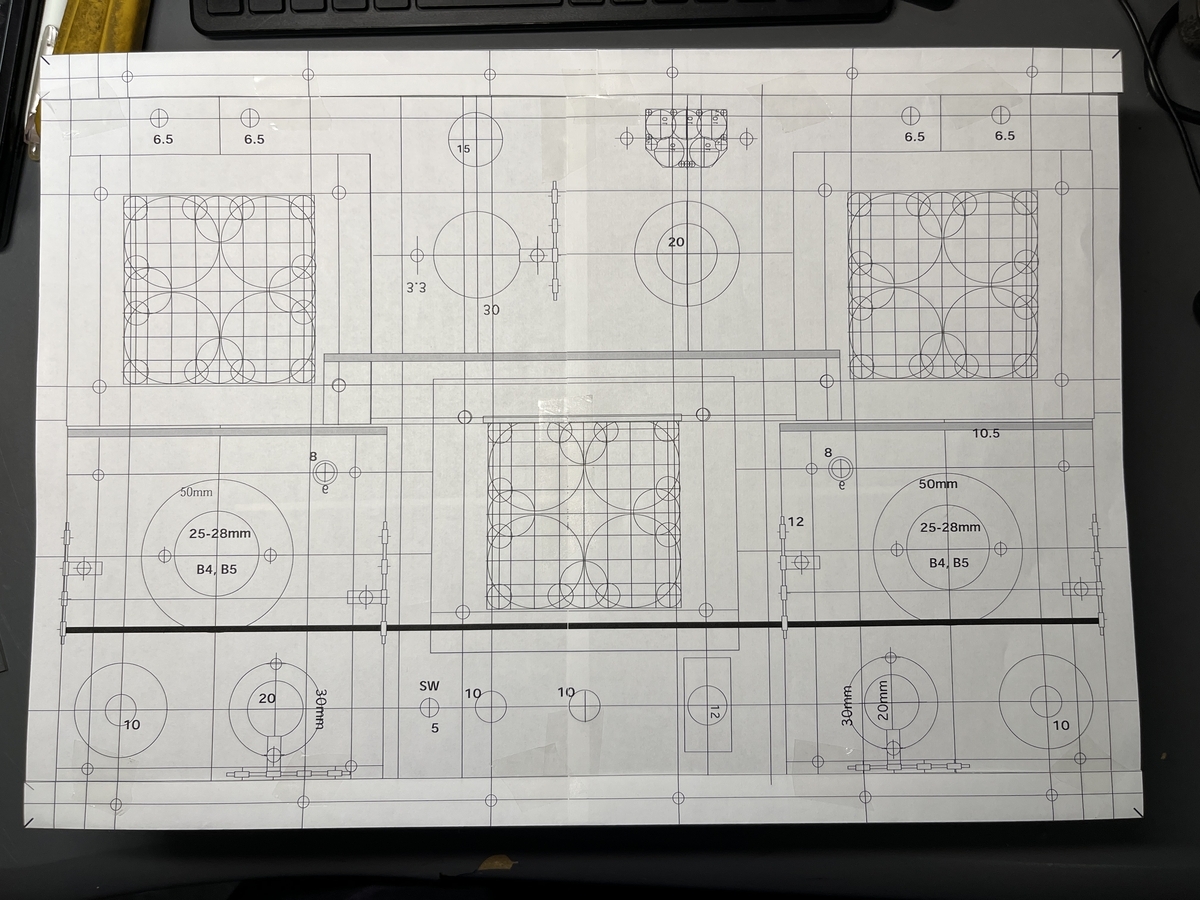

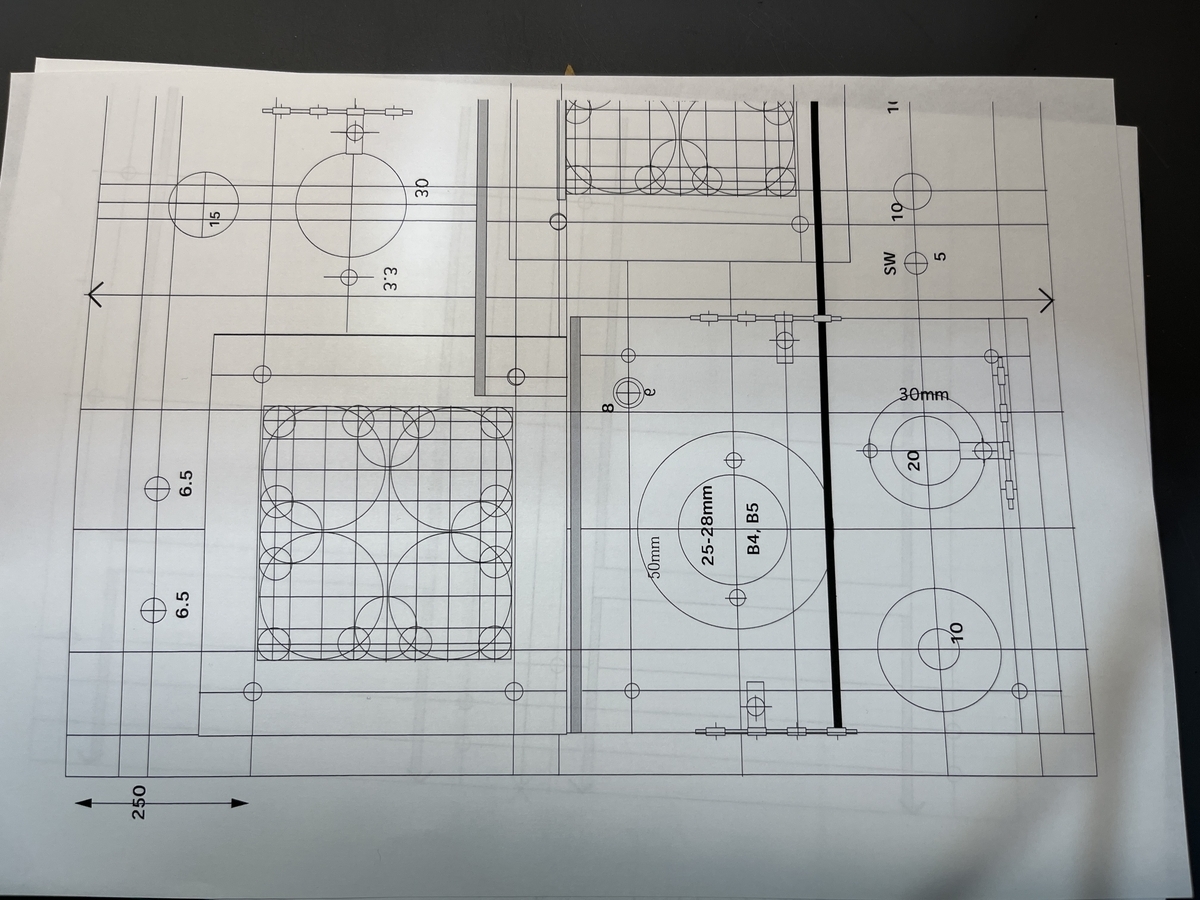

早速、PT15を対象にしてこの休みに図面を描いてみました。
しかし、描いてみたものの少しシャーシが小さいのではないかなと思えますし、また、実際にこのサイズでアンプが組めるのかなどの確認も必要になります。

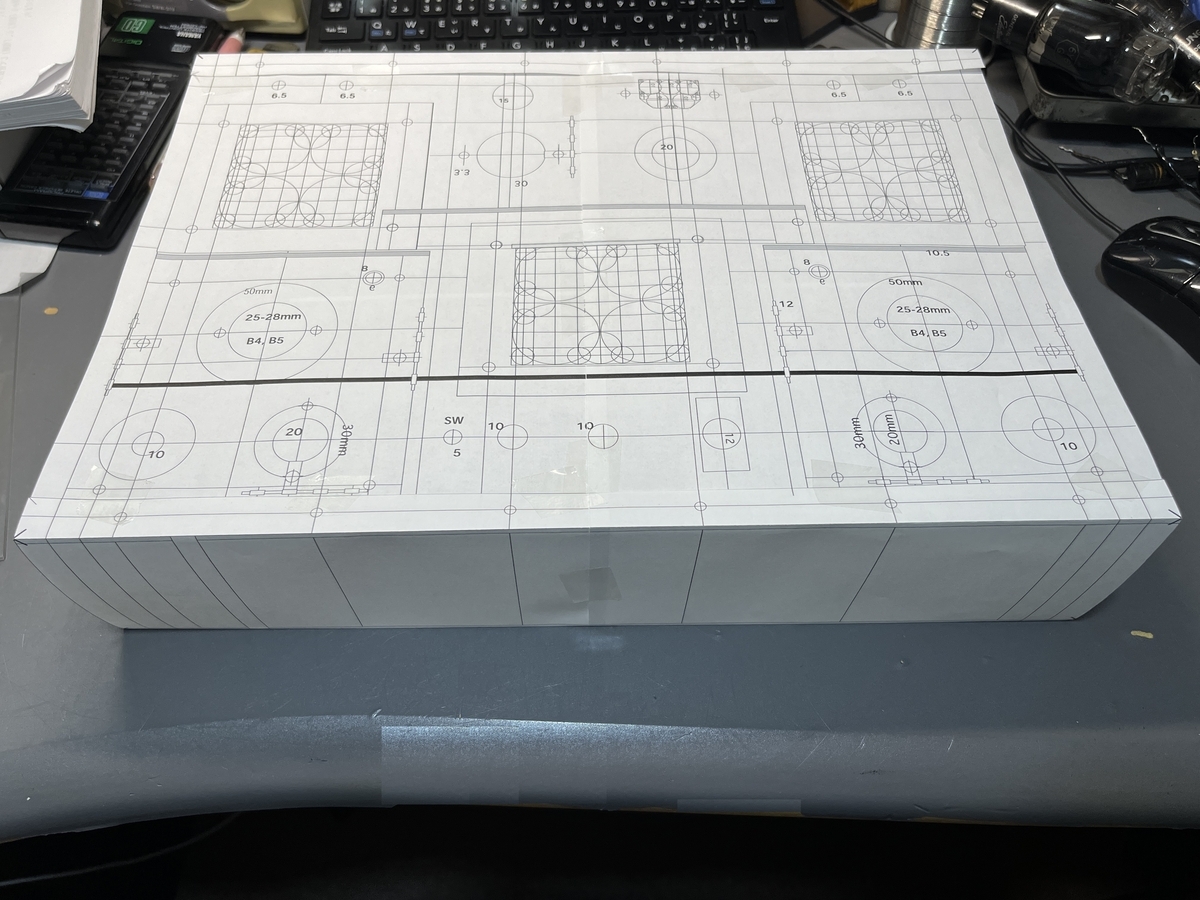

そこで、少し工作しこの図面でシャーシを組み立ててみました。
こんな感じで立体的になっています。
シャーシの高さが8㎝もあり、若干かっこ悪いかなと思ったのですが、案外そうでもなさそうに思えます。
一応、各部品の寸法はあっていそうでした。しかし、気になる点が一つ。前段の球の位置がシャーシの手前の端に寄りすぎていて余裕がなく、狭いところに背の高い部品をたくさん載せて、まるで軍艦島のような感じになりそうな気がしております。

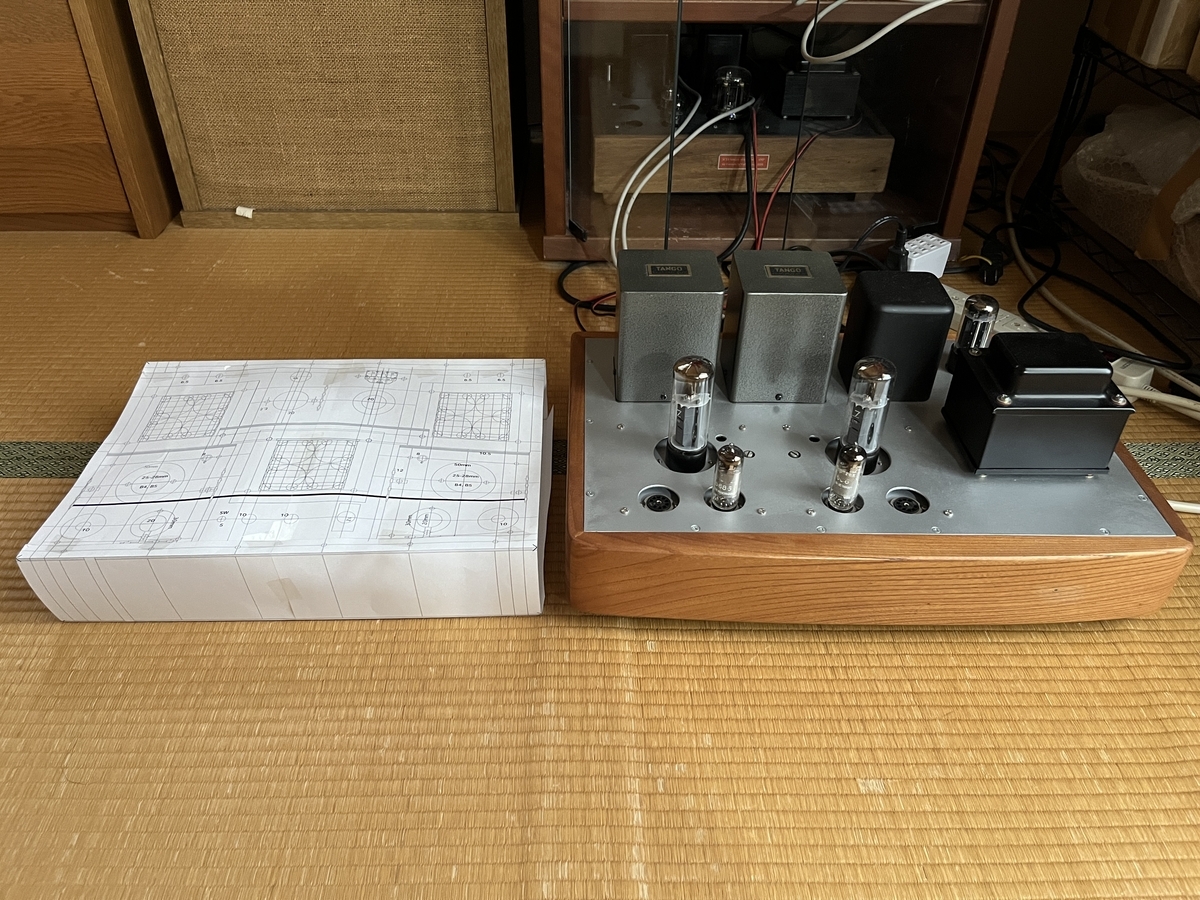

この立体図面を使用中のアンプとサイズ比較してみました。
大きな球やトランスを使用する割に、小さいシャーシなので、やはり軍艦島っぽさは出そうです。そこで若干ですが、本番では2㎝ほど奥行きを確保したいと思います。あまり変わらないかと思いますが、部材の長さがそれほど長く取れないのでこれで良しとします。
ということで、明日は部材の切り出しを行いたいと思います。
